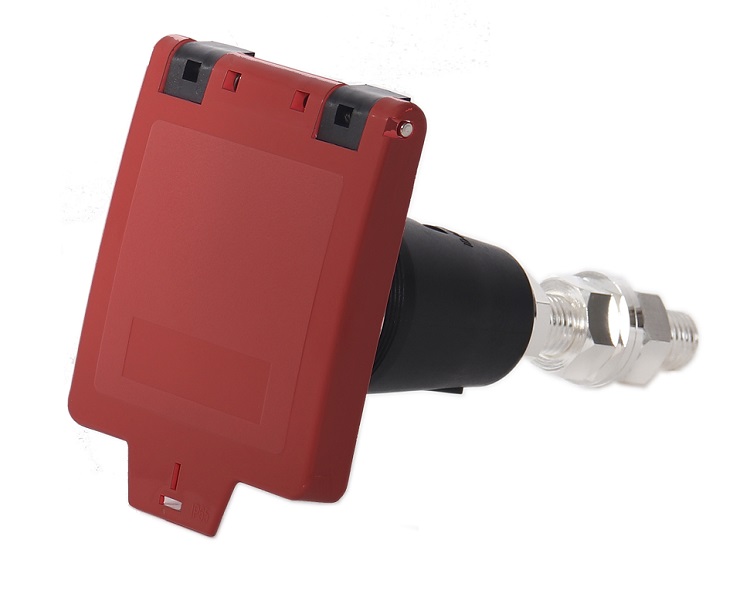

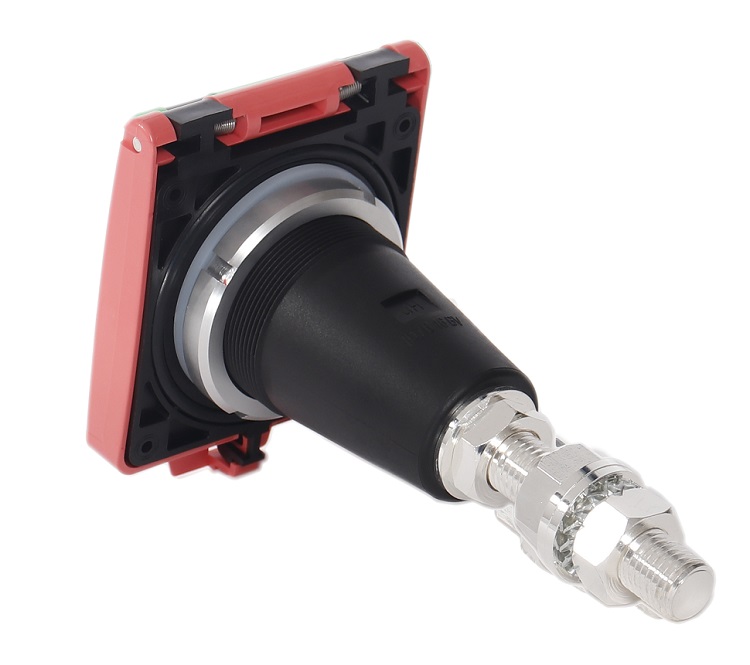

JH-HQC-16B 低压快接面板插座
项目背景
随着人们对用电的依赖与日俱增，用电已经上升到到经济安全、政治安全等国计民生问题。保障用电的稳定逐渐成为保障发展、服务民生的一项重要议题，因此故障时快速复电，减少用户停电时间让广大用户安全用电是电网系统的使命。在重要负荷、小区内用电负荷配置发电车快速接入装置成为一个典型设计方案。
随着人们对用电的依赖与日俱增，用电已经上升到到经济安全、政治安全等国计民生问题。保障用电的稳定逐渐成为保障发展、服务民生的一项重要议题，因此故障时快速复电，减少用户停电时间让广大用户安全用电是电网系统的使命。在重要负荷、小区内用电负荷配置发电车快速接入装置成为一个典型设计方案。
使用场所
快接系统适用于所有需使用电能之场所，如发电车快接箱、预装式变电站、综合配电箱、低压开关柜等，特别是对供电可靠性要求高的地方。
中宏电力JH-HQC系列低压供电快接系统为客户提供了在使用发电车时快速连接终端的解决方案，满足用户快速复电的需求。在紧急情况下通过应急电源车进行复电，通过应急电源快速接入装置，安全、快速地进行发电车和用户端的对接，满足用户的快速复电要求，提高了供电可靠性，满足了客户的满意度，并且提高了运维人员的作业效率，保障了运维人员的安全性，满足电网要求的快速复电的要求。
JH-HQC-16B产品特性：
JH-HQC-16B快接插座技术参数
快 | 额定电流 | 530A/630A/800A |
额定电压 | 1000V (AC) /1500V(DC) | |
拔插寿命 | ≥10000次 | |
接触电阻 | ≤25μΩ | |
温升测试 | ≤45K | |
冲击耐压 | 16kV | |
工频耐压 | 8kV 1min | |
短路电流 | 14kA 1s /10kA 3s | |
触点类型 | 表带连接器 | |
防护等级 | IP67 | |
插入力 | ≤110N | |
拔出力 | ≤270N | |
工作温度 | -40°C~120°C | |
导体材料 | CuZn | |
外壳材料 | PA+GF |

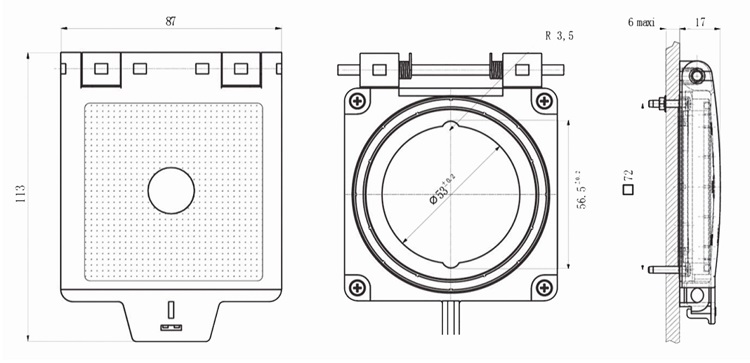

JH-HQC-16B快接插座尺寸图
JH-HQC-16B快接插座平面布置图

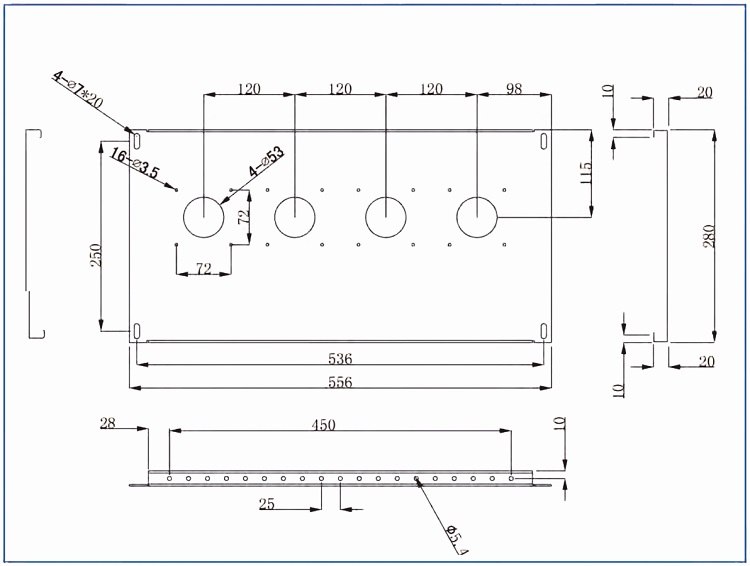

JH-HQC-16B快接插座开孔尺寸图
JH-HQC-16B产品检测报告
