HQC大电流连接器（1000A）
对于要求大电流的各类应用，例如用于应急供电设备、试验台、建筑设备及恶劣环境条件下的海上应用（高达1000 A），这是最佳解决方案。
创新可靠且受专利保护的锁紧装置，能够轻松连接和断开，从而保证用户安全操作。此外 12种颜色编码和6种机械编码，能够防止误插，以确保操作安全。
基于经过反复验证的技术，HQC连接器具有极低接触电阻、高可靠性和长操作寿命。根据连接器国际标准设计，从而确保用户操作安全便捷。
型号少，更便捷.
创新可靠且受专利保护的锁紧装置，能够轻松连接和断开，从而保证用户安全操作。此外 12种颜色编码和6种机械编码，能够防止误插，以确保操作安全。
基于经过反复验证的技术，HQC连接器具有极低接触电阻、高可靠性和长操作寿命。根据连接器国际标准设计，从而确保用户操作安全便捷。
型号少，更便捷.
单极大电流耦合器
带卡栓锁紧，插拔次数高达5000次。
未插合状态下，防护等级为IP2X
绝缘套易于手握，标有清晰的颜色代码。

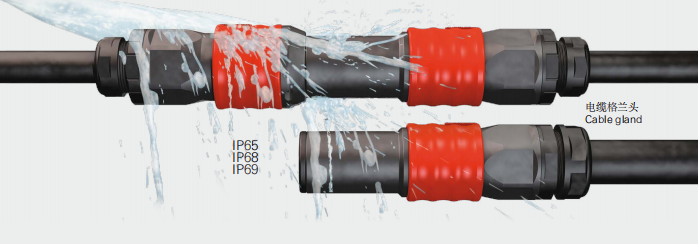

IP65、IP68或IP69：插合状态或带保护帽状态下的连接器组合方式决定其相应的防护等级。
电缆格兰头可消除电缆应力，有两种不同的尺寸。
锁紧插针，为防止意外断开，只有用工具方能解锁。
6种机械编码，C1-C6
微动开关，显示紧锁状态（根据IEC61984）
角适配器
■ IP2X触摸保护
■ 双层（加强）II级绝缘
■ 连接方式：压接
■ 载流能力，可达1000A
■ 防护等级增强：IP65、IP68、IP69
■ 环境温度范围：-60℃至+120℃（静态）/-40℃至+90℃（插拔）
■ 研发依照标准：DIN IEC 60512 60529 60664 61984 40050-9 60068-2-52 ISO 6988
■ 全方位测试，例如盐雾测试
■ 适用于应急供电设备、试验台、建筑设备及恶劣环境下的海上应用的通用连接方案
技术参数 | |
额定电流 | 最高1000 A（IEC） |
额定电压 | 1000 V AC/DC（IEC） |
短路电流 | 19 kA, 1 s; 14 kA, 3 s |
峰值耐受电流 | 70 kA |
额定脉冲电压 | 12 kV/n |
防护等级 | IP65、IP68、IP69（插合） IP2X（未插合） |
环境温度范围 | -60 ℃、+120 ℃（静态） -40 ℃、+90 ℃（插拔） |
绝缘材料 | PA |
金属导体 | 铜锌合金（镀银）/铜 （镀银） |
盐雾试验 | 根据IEC60068-2-11，需连续 续试验672小时 |
接触电阻（MULTILAM） | ≤13μΩ |
插拔次数 | ≥5000取决于应用条件 |
插针/插座的标称直径 | 21mm |
拔出/插入力 | 140N/270N |
颜色 | ■ ■ ■ ■ |
